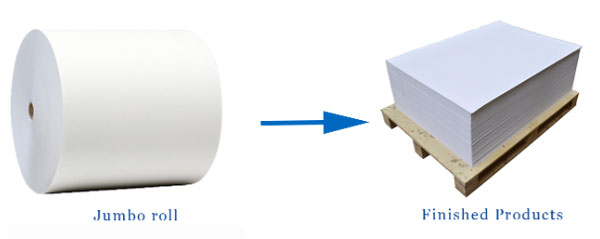

Máy này thích hợp để cắt ngang các cuộn lớn như giấy , nhãn dán , màng nhựa dày hoặc  một số vật liệu cán mỏng thành các tấm có kích thước cần thiết về tốc độ cao và độ chính xác cao.

Đây là thiết bị lý tưởng cho các ngành sản xuất giấy  , nhựa , in ấn  và đóng gói thực phẩm  .



Cách phát âm "li ng u hu h p"

√ 30-500g các loại giấy khác nhau (giấy kraft, giấy mỹ thuật, giấy silicon, giấy tráng phủ, giấy báo, vv)

√ Nhãn (Ghi nhận)

√ Nhiều loại ngủ ép (phim sang phim, phim sang giấy)

√ màng dày ≥30 micron

√ Tôi không biết phải làm gì.



Dang tượng trưng

1. Độ dày thành thân máy 16mm ; chắc chắn hoạt động ổn định.

2. Tất cả các cuộn cao su đều được làm bằng polyurethane để sử dụng lâu dài

3. Tất cả các hướng dẫn cuộn bằng kim nhôm đều được xử lý bằng phương pháp cân bằng động và oxy hóa cứng .

4. Tất cả các trục trục đều được làm bằng thép #45 được phủ lớp crom dày 100μm và được xử lý bằng phương pháp cân bằng động .

5. Tất cả các thiết bị điện đều được chứng nhận tiêu chuẩn 3C của Trung Quốc .

6. Động cơ điều khiển servo đồng bộ kéo dài mang lại độ chính xác cao .

7. Hệ thống điều khiển PLC Panasonic của Nhật Bản với màn hình cảm ứng mang lại nhiều tiện lợi cho người vận hành, có nhiều chức năng, như tự động dừng khi đạt đường kính cuộn chỉ, cài đặt chiều dài cắt , v.v.

8. Trục tháo cuộn với hệ thống nạp tự động bằng khí nén cho các cuộn lớn. Hệ thống dẫn hướng lưới thông qua cảm biến siêu âm để điều chỉnh mép cuộn nhằm đảm bảo cấp liệu chính xác.

9. Bộ con lăn khí nén tự động thay đổi tốc độ và đảm bảo cuộn giấy ổn định khi chạy ở tốc độ cao.

10. Giá đỡ dao đúc chịu lực và dao cắt bằng thép chất lượng cao đảm bảo chất lượng cắt sạch và tuổi thọ sử dụng lâu dài.



Tham số chính

Người mẫu	HQJ-1100W	HQJ-1400W	HQJ-1600W
Tải tối đa chiều rộng cuộn lớn (mm)	1100	1400	1600
Đường kính cuộn jumbo tải tối đa (mm)	Φ1400	Φ1400	Φ1400
Tải trọng cuộn lớn tối đa (kg)	2000	2000	2000
Đường kính lõi bên trong của ống giấy tháo rời	3” (76mm) và 6” (152mm)	3” (76mm) và 6” (152mm)	3” (76mm) và 6” (152mm)
Cảm biến hướng dẫn web	Cảm biến siêu âm	Cảm biến siêu âm	Cảm biến siêu âm
Chiều dài cắt (mm)	20-2000	20-2000	20-2000
Độ chính xác cắt (mm)	±0,2	±0,2	±0,2
Tốc độ cắt (cắt/phút)	30-180	30-180	30-180
Hệ thống cắt cạnh	Quạt thổi	Quạt thổi	Quạt thổi
Độ dày cắt	30-500gsm	30-500gsm	30-500gsm
Tổng công suất (kw)	10	14	17
Nguồn điện	380V, 3P, 50HZ	380V, 3P, 50HZ	380V, 3P, 50HZ
Cung cấp không khí	0,6-0,8 Mpa, 0,8m3/phút	0,6-0,8 Mpa, 0,8m3/phút	0,6-0,8 Mpa, 0,8m3/phút
Trọng lượng (kg)	2500	2800	3000
Kích thước tổng thể (mm)	6000*2800*1400	6000*3000*1400	6000*3200*1400



Cấu hình chuẩn

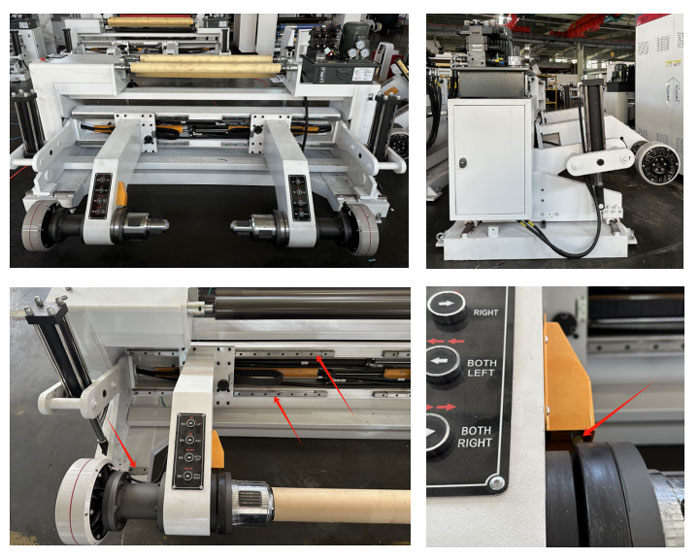

1. Tháo lắp không cần trục

> Tháo lắp không cần trục với chức năng nâng thủy lực tự động . Được trang bị mâm cặp bước 3” & 6” tiêu chuẩn .

>  Hệ thống thủy lực  dùng để nâng cuộn giấy lớn từ sàn nhà.

> Cánh tay cơ khí di chuyển riêng biệt trên đường ray bằng thủy lực. Di chuyển bằng một nút bấm , vận hành dễ dàng.

>  Phanh bột từ  20kg *2 chiếc để kiểm soát độ căng khi tháo dây.

> Vật liệu máy móc: Thân máy bay bằng thép đúc và thép tấm dày 20mm.

>  Cảm biến tiệm cận để tự động tính toán đường kính trục cuộn tháo cuộn.

> Thông số kỹ thuật tiêu chuẩn:

Đường kính cuộn tối đa: 1400mm

Trọng lượng cuộn tối đa: 2000kg

Kích thước lõi bên trong: 3” (76mm) & 6” (152mm)

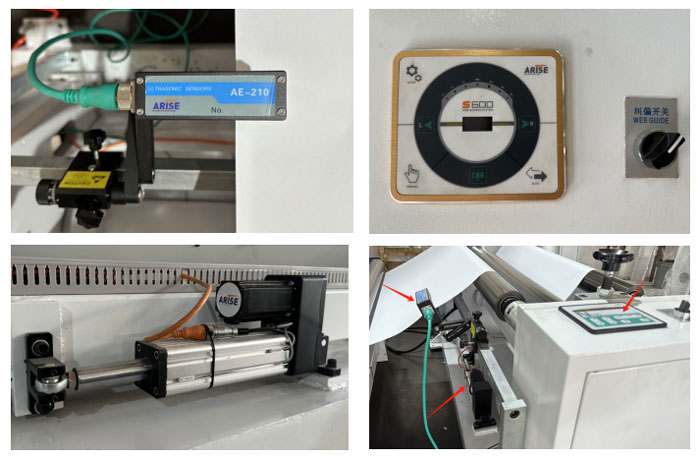

2. Hệ thống hướng dẫn trên web.

> Được trang bị hệ thống dẫn hướng web Arise  để phát hiện cạnh. Đảm bảo việc đưa vật liệu chính xác.

> Hệ thống hướng dẫn web có cả điều khiển tự động và thủ công

>  Cảm biến siêu âm có độ chính xác cao  giúp phát hiện dễ dàng và nhanh chóng nhiều cạnh web khác nhau.

> Bao gồm cảm biến siêu âm, bộ điều khiển và động cơ chính xác .

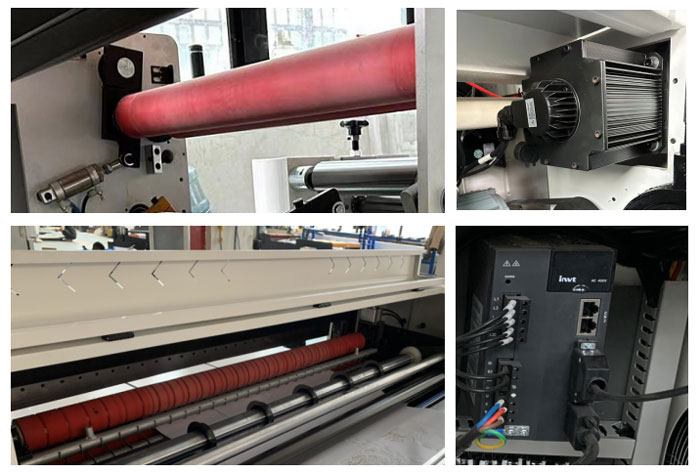

3. Hệ thống kéo

> Lực kéo sử dụng con lăn cao su  với vật liệu TPU  truyền động cho thời gian sử dụng lâu dài.

>  Con lăn cao su  có thể điều chỉnh bằng khí nén để kiểm soát độ căng hoàn hảo.

>  Con lăn kéo phía trước  với  điều khiển động cơ Servo (bộ điều khiển động cơ) để cắt có độ chính xác cao  và con lăn kéo phía sau  với động cơ dẫn động để nạp vật liệu.

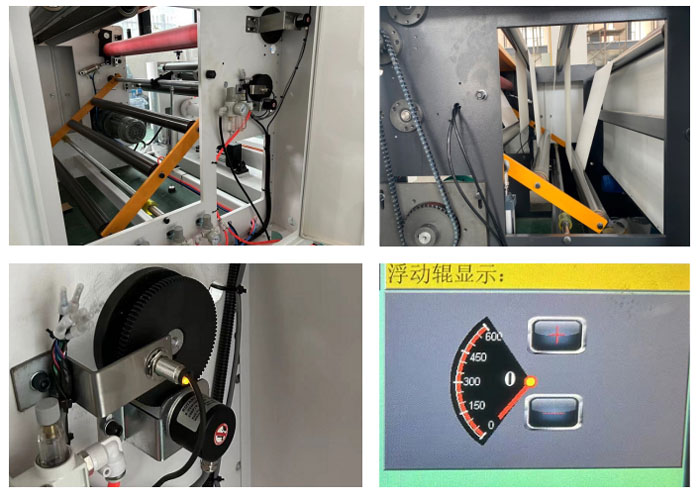

4. Con lăn nhảy

> Bộ con lăn khí nén  có thể tự động thay đổi tốc độ và đảm bảo cuộn vải ổn định khi chạy ở tốc độ cao.

> Bộ mã hóa  cho con lăn để phát hiện chính xác vị trí được hiển thị trên màn hình cảm ứng và tốc độ kéo có thể được điều chỉnh dựa trên vị trí của con lăn.

> Hiển thị độ căng của con lăn Dancer trên màn hình cảm ứng và điều chỉnh.



5. Chức năng cắt (ba dao)

>Dao quay có thể di chuyển bất cứ nơi nào theo yêu cầu.

>Hệ thống thổi vật liệu thải để thổi bay chất thải đã cắt.



6. Bộ phận cắt

>  Giá đỡ dao đúc chịu lực , dao dưới cố định và lưỡi dao trên có thể di chuyển.

>  Động cơ servo có bộ truyền động  để điều khiển chiều dài cắt của cuộn băng với độ chính xác cao.

> Dao cắt thép tốc độ cao  (2 bộ) đảm bảo chất lượng cắt hoàn hảo và tuổi thọ sử dụng lâu dài (một bộ sử dụng 5-6 năm và mài dao sau mỗi 6-8 tháng)

> Động cơ AC phanh  dẫn động chuyển động lên xuống của dao cắt trên thanh dẫn hướng Hiwin  là yếu tố cần thiết để dừng và giữ nhanh chóng.

>  Chống tĩnh điện  cho cả hai mặt.

> Dao cắt quay để cắt trước khi cắt ngang

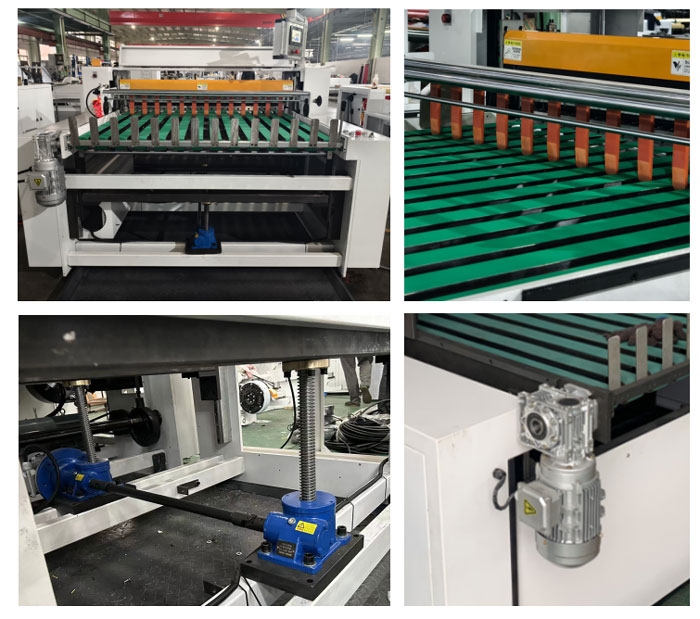

7. Máy xếp băng tải

> Máy xếp băng tải di động  cho phép người vận hành dễ dàng điều chỉnh lưỡi cắt.

>Băng tải được dẫn động bằng động cơ bánh răng, hoạt động tự động theo hoạt động của máy chính.

> Bộ phận nâng tự động của máy xếp chồng , được dẫn động bởi động cơ bánh răng có thanh vít, tự động điều chỉnh chiều cao theo tốc độ cắt.

>Chức năng BẬT/TẮT của thiết bị định vị tờ giấy di động được điều khiển tự động bởi PLC.

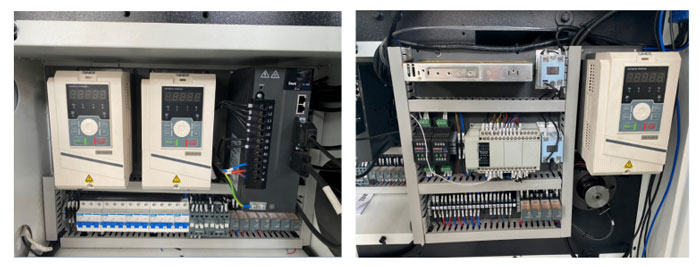

8. Đơn vị điện/ Màn hình cảm ứng với hệ thống PLC

> Tất cả các thiết bị điện đều tuân thủ tiêu chuẩn chứng nhận 3C của Trung Quốc  . An toàn và bền lâu.

> Bố cục của bảng điều khiển điện tử được thiết kế cẩn thận, sắp xếp gọn gàng và chiếm diện tích nhỏ.

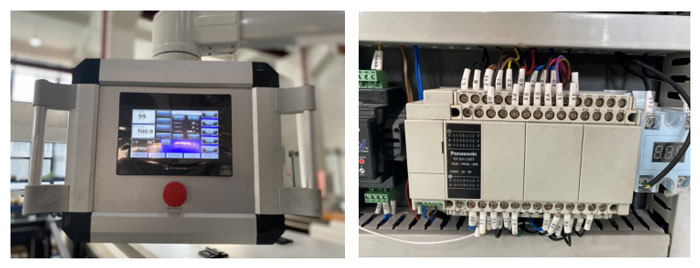

9. Màn hình cảm ứng với hệ thống PLC

> Màn hình cảm ứng nhiều màu  và PLC (Panasonic, Nhật Bản) .

> Ngôn ngữ tiếng Trung, tiếng Anh trên màn hình cảm ứng

>  Chức năng cài đặt chiều dài cắt  và số lượng cắt  .

> Chức năng chẩn đoán sự cố trên màn hình cảm ứng, nếu có bất kỳ sự cố nào xảy ra, bạn có thể kiểm tra trang I/O để tìm ra.



KHÔNG BẮT BUỘC:

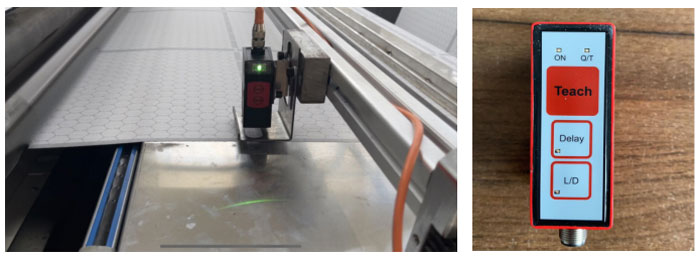

1. Cảm biến mã màu LEUZE của Đức

> Thế giới đầu bảng hiệu thương hiệu mã màu có thể theo dõi chính xác các dấu hiệu trong và cắt với độ chính xác cao
